概述

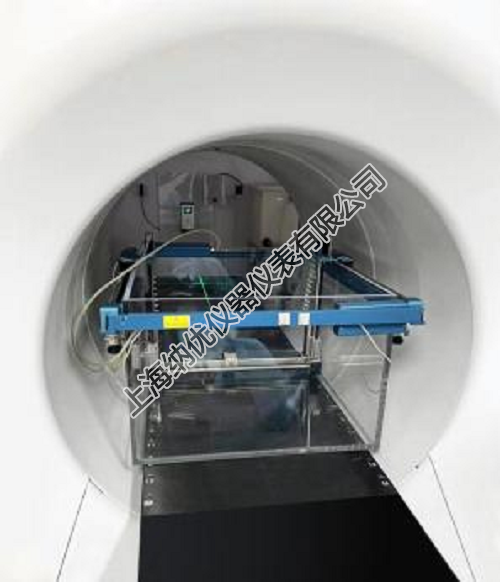

放疗水箱的三维射线束分析系统是现代化的三维水箱系统 。用于加速器 QA 的相关测量 。该系统校正位置 指示器和完全水平的机械装置， 显著地减少了设置时间 。铝和不锈钢部件确保其精细度和坚固性 。 微处 理器控制， 该装置有双道静电计， 用可逆极性和自动调整距离的控制软件， 得以快速和简易地执行系统设 置 。连续扫描模式和步进扫描模式的结合， 以较短的测量时间完成测量数据的分析。
1．三维自动扫描水箱的装置的概述
放疗自动扫描水箱系统采用了最新的自动化测量和控制技术， 可快速方便准确地扫描测量各种型号医用直 线加速器的 X 线和电子线的辐射场剂量分布参数， 还能测量 MM50 回旋加速器 、X 刀和 60Co 远距离治疗 机的射线束参数.
为了适应更多的机构和客户的要求。
2．精密机械结构
通过采用德国生产的精密机械传动系统和多细分步进电机， 该系统扫描定位精度好于 0.1mm。
自动扫描系统： 多细分步进电机不锈钢导轨和滑块。
3. iba 分析系统软件
该系统的“射线束分析系统软件包”功能齐全， 可进行数据采集 、分析 、 自动显示所测量的图形和计算出各 种重要参数， 并可以将数据转化为放疗计划系统所需要的格式文件， 可进行测量速度调节， 可连续 10 层 Profile 测量,可偏中心扫描 PPD,可对测量曲线平滑。
|
水箱 |
|
|
水箱外部尺寸 ( LxWxH) : |
680mm x407mm x 350 mm |
|
扫描范围 ( LxWxH) : |
520 mm x240 mmx250 mm |
|
位置分辨率： |
0.1 mm |
|
位置精度： |
±0.1 mm |
|
位置重复性： |
± 0.1 mm |
|
扫描速度： |
50 mm/s |
|
近似容积： |
200 I |
|
壁厚/材料： |
15 mm /丙烯酸 |
|
重量： |
45 kq |
|
通用控制单元 ( CCU) |
|
|
最大分辨率： 测量范围： |
0.5 fAat0.4 nA full scale; 5 供 at 40 nA full scale; 0.5 pA at 4 uA full scale 0.4 nA/40 nA/4uA |
|
漏电流： |
typically <1 fA |
|
时间常数： |
20 ms |
|
偏置电压范围： |
± 50 through ± 500 V |
|
触发接口： |
RS 485 (custom specific) |
|
通用接口： |
ETHERNET (100BaseT) |
|
主供电： |
100-240VAC110%: 50/60 Hz |
|
LDA -99SC |
|
|
半导体探测器数量： |
99 |
|
半导体探测器间距： |
5 mm (中心到中心) |
|
半导体探测器规格 |
|
|
硅类型： |
Hi -pSi 型二极管探测器 |
|
片尺寸： |
2.45 mm x 2.45 mm |
|
有效体积厚度： |
2.0 mm |
|
灵敏度： |
35 gy/nC |
|
有效测量点： |
<1 mm |
|
水箱中的摆位： |
0, 45, 90 及 135 度 |
|
emXX |
|
|
通道数目： |
99+1 |
|
测量模式： |
剂量， 剂量率 (包括实时) ， 所有通道的同步测量 |
|
(剂量/剂量率) 双通 |
|
|
输入范围： |
0nA to500nA |
|
精度： |
± 1 %for currents > 10 pA |
|
分辨率： |
100 fC (电荷值达到 0.2 mC 时) |
|
模数转换： |
120 条同步模数转换器 |
|
尺寸(LxWxH): |
370mm x285mm x 130 mm |
|
电脑最低配置 |
|
|
操作系统： |
Windows XP 专业版， Service Pack 2, 32 bit, Windows Vista™ .最终版,32 bit, 美国英语 |
|
处理器： |
双核处理器 (或等性能) ,2GHz 或更高 |
