CBCT 质量控制检测模体 DSR500

型      号:
所属分类:
品      牌:
市 场 价 : 咨询     |    本网特价: 0.0000
联系电话:18019425599 021-54339375
分享到:

CBCT 设备性能模体是专门设计用于 CBCT、牙科 X 线断层摄影和 3D 成像设备全程的 QA/QC 测试工具的, 应用范围包括 3D 成像设备和 C 形臂 X 射线机等设备,  该模体也可用于标准的 CT IQ 测试 。符合标准:     WS818-2023《锥形束 X 射线计算机体层成像(CBCT)设备质量控制检测标准》  附录 G。

技术参数

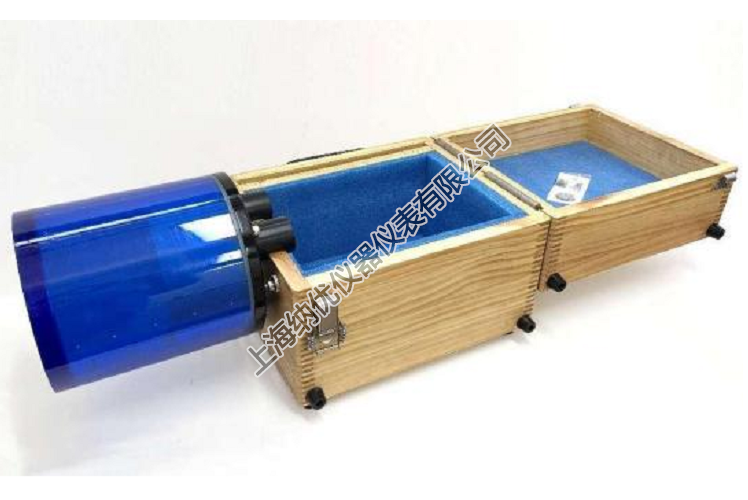

模体主体,   由直径为  20cm  的聚氨酯软胶圆柱体组成,  高度  200mm  里面包含三组模块,  一个木箱为固 挂座,  模体主体挂在木箱边缘打好平水进行扫描检测。

组模块

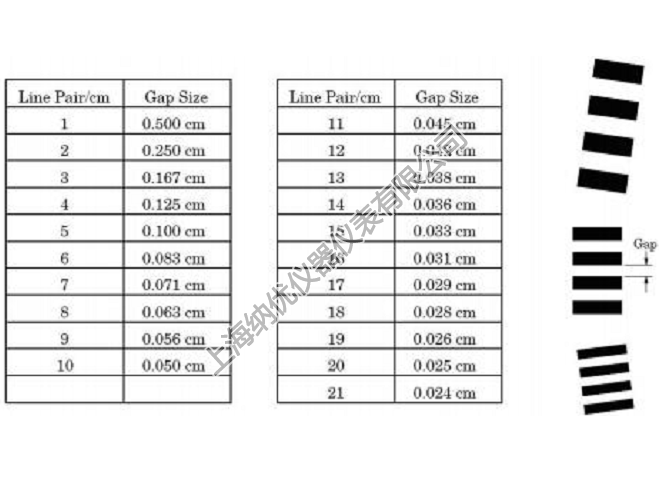

A  高对比度分辨力模块

在主模外壳内第 2 层直径 150mm  40MM  由纯铝组成的高分辩率测试卡 线对/ 厘米高分辨率 线对    21 线/厘米高分辨率线对卡可用于分辨率检测,它的分辨率量程从 1 个线对/厘米到 21 个线对/厘米。   21 线对检测中,   卡的精度是+0.5 线对,   更低的线对检测中的精度更准确。

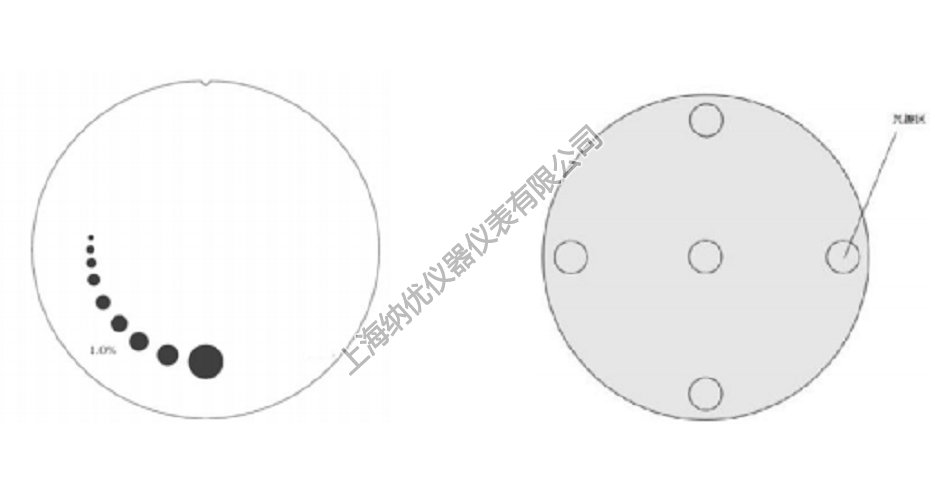

B 低对比度分辨力模

1.  主体材料  (固体水)  直径 150mm  40MM 检测 1.0%对比度模块在主模体外壳内第三层

2. 模块中的低对比靶块的尺寸和对比度如下: 外圈靶块尺寸  内圈靶块尺

2.0mm

3.0mm

4.0mm

5.0mm

6.0mm

7.0mm

8.0mm

9.0mm

15.0mm

给定了靶块对比度的值,  在检测对比度性能前,  需要重新确定靶块的实际对比度 。测量感兴趣区得到 实际的对比度  然后测量邻近的本底区域 。对几个扫描区的测量值取平均值,   去确定靶块的实际对比度  同时测量邻近背景区域对靶区的测量也是很重要的,   因为“杯状”和“帽状”效应可导致各扫描区域之间的  CT 值不同。感兴趣区不要太靠近边缘。感兴趣区的直径至少要有 4 ×4 个像素。因为低对比度测量存在“噪音”,所以应取多个扫描区域测量值的平均值 注意  mAs  的设置,   因为随着 X 线曝光量的增加,   光子量也将 增加 利用在各种噪声水平下视觉能分辨的靶区尺寸来评估对比度细节曲线上的信息 。在每组对比度里所 有靶的对比度都是来自同样单一 的混合物,  那样能确保所有靶区的对比度是相同的 。下面的等式可来将 测量对比度和尺寸转换为其它规格的对比度和尺寸  (测量对比度)  *  (视觉能分辨出的z 小靶直径)  =常



C 图像均匀性模块

1.  主体材料  (固体水)  直径 150mm    90MM

2.  图均匀性模块是一个均匀材质的模块 。这种物质的 CT 值在标准扫描方案中,   与水的密度的偏差在  1%  ( 20H)  内 。典型的  CT 报告值从 5 H  到  18 H 。这个模块用来测量空间均匀性,   CT 平均值和噪声 。  CT 系统的精度由兴趣区  ( ROI)  内的 CT  平均值和相应的 CT 值标准偏差来衡量 。这些测量取自扫描区 内不同地方 。设定同样大小的  ROI  区,  别测量均匀图象中心和周围上 、下 、左 、右四个方向上给定的 兴趣区  ( ROI)  内的大量点  (比如  1000)  的 CT 平均值和  CT 值标准偏差 。观察以前图像的数据变化和 相关邻近区域的数据变化通过扫描均匀性模块可测量空间均匀性 。观察上图显示像素的一排或几排 CT  值剖面轮廓平均值上下的趋势走向 。选择一条从模块一侧到另一侧的剖面曲线  由于  CT 机的边缘效应, 具有代表性的曲线将是从模块  2cm 处开始 。通过测量曲线上的  CT 最大值和  CT 最小值,  使用下面的方 可得系统的整体均匀性:  CT 值的“杯状”或“帽状”现象表明系统需要进行重新标定。
