Detective X便携式高纯锗伽马能谱仪

型      号:
所属分类:
品      牌:
市 场 价 : 咨询     |    本网特价: 0.0000
联系电话:18019425599 021-54339375
分享到:

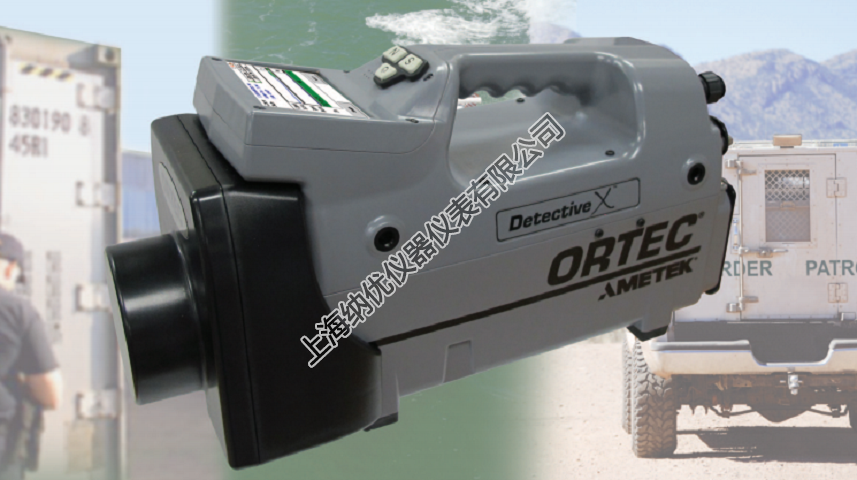

Detective X便携式高纯锗伽马能谱仪





如何提高核威胁检测和识别的“黄金标准”?ORTEC的新型Detective X高纯锗(HPGe)“RIID”通过识别方法的改进、操作方式的改进、更好的互连功能以及更长的电池续航时间组合正好可以实现这一点。

检测和识别功能

  更大的HPGe晶体、效率比Micro-Detective-HX高三倍。

  可提高检测概率的改进算法。

  包括新放射性药物在内的超过175种放射性核素的核素库。

  更好的远距离检测和识别能力。

操作改进

  专为恶劣环境(符合IP65标准)而设计的耐用仪器。

  重量显著减少(约为Detective-EX-100T的一半)。

  电池寿命加倍,支持热插拔。

  新型Li6/ZnS中子探测器模块(NDM),无3He。

  更大显示屏,在阳光下易于读数。

质量改进

  新型斯特林制冷器具有更大的制冷能力和更长的平均无故障时间。

  采用极其坚硬的聚碳酸酯外壳,更轻巧、更坚固。

增强的连接选项

  系统包括内置以太网连接(RJ45)。

  与计算机的USB连接即插即用。

  U盘可存储> 100,000个谱。

  手机互连和仪器控制支持iOS、Android和Windows平台。

  WiFi和蓝牙是Detective X的标准配置。



Detective X的特点

  便携式 - 轻巧、可“单手”操作、具有GPS定位功能。Detective X的重量比行业领先的ORTEC Detective-EX-100T约轻50%。

  极其坚固 - 设计用于军事用途。可承受-20°C至+50°C的温度范围。IP65防护等级(防水、防尘)和抗摔设计。

  卓越的算法 - 与其他系统相比,具有出色的检测和核素识别能力以及更低的误报率。库里存储有超过175个放射性核素。

  自动校准 - 连续实时探测器稳定功能可不断校准仪器。

  增强的通信功能 - 配备IEEE 802.11a/b/g/e/i/h/j标准和IEEE 802.11n无线、有线以太网、USB、蓝牙,可通过智能手机(Android、iOS和Windows PC)实现远程控制。可从中控室轻松完成远程控制和监控。

  可选的Li6ZnS中子探测器 (无3He)。

  大容量移动USB闪存盘。

  操作简单:明亮、清晰、阳光下可读的显示触摸屏和直观的菜单。

  双电池(可热插拔)的工作时间长达10小时。

  大型HPGe晶体(65 mm x 50 mm)。

Detective X算法
除了HPGe探测器类型的固有选择性之外,Detective X在识别保真度方面的最终性能还取决于软件算法。ORTEC在2003年获得了Lawrence Livermore RadScout原始算法的许可,并在多年来对其进行了大量改进。例如,作为DHS/DNDO HPRDS计划的一部分,ORTEC从2008年到2010年开发了高级HPRDS RIID(Micro-HPRDS)。该算法的进步大大增强了核素识别功能并最大限度地减少了误报。在过去10年中,ORTEC参加了由DNDO、DoD/DTRA、IAEA和美国能源部国家实验室赞助的各种测试活动,以继续改进算法并完善放射性核素库。Detective X采用最新算法与大体积65 mm x 50 mm晶体,堪称市场上最灵敏、最精确的RIID。误报和漏报的概率得到进一步减少。如果需要对潜在威胁源做出决策,后备专家还需要HPGe能谱。它被广泛认为是“黄金标准”。

Detective X硬件概述
ORTEC在HPGe RIID方面拥有超过12年的经验。来自世界各地用户的意见已被整合到Detective X中。Detective X具有紧凑、轻巧和硬件坚固耐用的特点。“超高真空”低温恒温器中的40%大效率(65 mm x 50 mm)HPGe晶体由集成的低功耗斯特林制冷器冷却。Detective X所配备的全新制冷器可提供更大的制冷能力。超高真空的低温恒温器完全不含传统的分子筛,允许仪器在探测器冷却或回温循环过程中的任何时刻打开或关闭,没有任何风险。ORTEC是唯一一家在手持式HPGe RIID中提供此功能的制造商。

内置数字MCA系统和强大的数据处理器将随产品一同交付。Detective X采用在阳光直射下可读的明亮VGA分辨率显示、触摸感应操作屏。Detective X的操作非常直观。与传统的多通道分析仪类似,可以显示和操作放射性核素γ射线能谱(例如,垂直刻度、缩放)。γ计数率、中子通量和γ剂量率均被连续显示。

使用Detective X: 概述

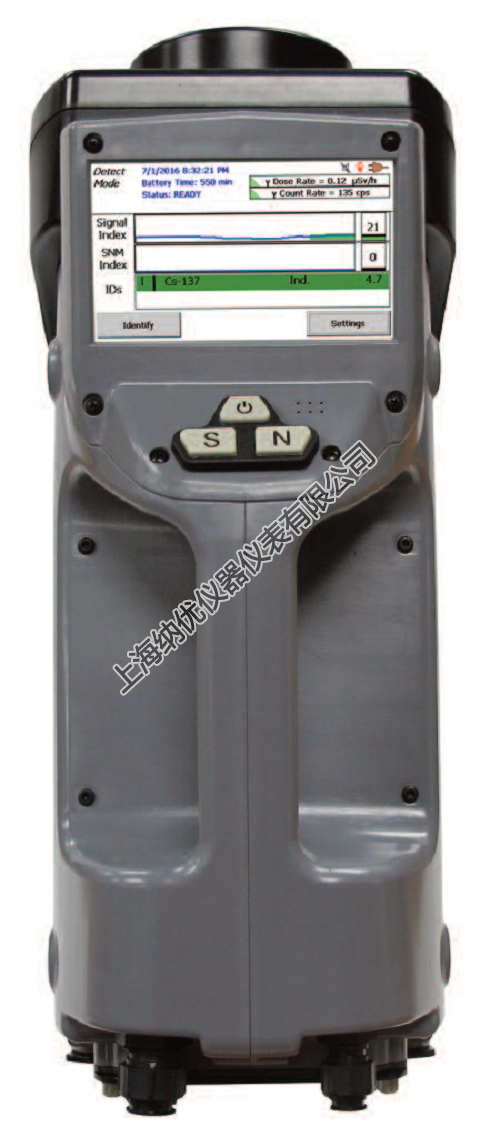

  高分辨率、阳光下可读的彩色触摸屏设计用于操作系统和输入密码和警报限值等数据。

  设备上的三个实体按钮(Power、Navigate(N)和Select(S))也可用于巡检和采谱操作。

视听反馈:

  蓝牙耳机可用于音频报警。手柄可提供振动报警。

  屏幕顶部以mrem/hr(或μSv或μGy)显示当前剂量率。相应图标会显示仪器是否激活GPS(绿色)或未激活GPS(红色)。图标还显示MFK、蓝牙、LCX模式稳定器(禁用时)和WiFi(已连接或未连接)的状态。

  当检测并识别到辐射时,屏幕的实时识别区域将显示识别结果。该区域列出了当前检测到的任何放射性同位素的名称。

操作模式

检测模式操作
检测模式用于定位和识别源。在此模式下,仪器不断“搜索”但不会存储数据。“检测模式”屏幕将显示探测器计数率和剂量率。它也是搜索模式和监控模式。

“检测模式”屏幕在屏幕中间显示“信号指数”和“SNM指数”的带状图。带状图每半秒更新一次。它们是放射性物质存在的实时指标。在屏幕上显示识别结果之前,带状图有时会呈现出增加趋势。

巡检始终以检测模式的测量开始。Detective X设置为在检测模式下自动启动。

识别模式操作
该模式通过从固定位置对目标物体或区域计数一段较长的时间来识别放射性核素。在预设时间段内或在采集停止之前采集数据。

识别模式可以在“单”谱模式或“多谱分析”模式下操作。模式由管理员选择。单谱模式将启动谱收集,并在收集谱时进行放射性核素识别。在多谱模式下,本底、已知和未知谱会被收集、自动打包和发送到控制中心。

预设时间是实时间。在此期间,放射性核素ID在屏幕上以核素名称显示。操作员可以实时查看谱,或者在识别期间让屏幕显示谱中最强的十个γ射线能量。

Detective X和本底辐射 - 不再有NORM警报
除非标准材料的明显高于存储的本底,否则Detective X可以通过保存在仪器上的本底测量结果来识别和抑制NORM识别结果。

Detective X和数字稳谱 - 最佳性能
数字锗谱仪虽然在温度不断变化的情况下是一种高度稳定的仪器,但Detective X甚至还可用于极端条件。自动增益稳定器系统将“锁定”自然本底K-40峰值(如果存在),以确保即使在恶劣处理条件下也能实现“完美”校准。稳定器非常“智能”。如果在谱中未找到K-40,则将关闭增益稳定器。此外,用户可以选择禁用稳谱器并直接进行ID测量,以最大限度地缩短关键任务场景中的设置时间。

Detective X拥有一个非常全面的核素列表。整个核素库的一个子集是默认的“威胁同位素”;它们被标记为红色。高级用户能够将任何标记为绿色的核素添加到红色威胁同位素名单中。表中的颜色编码显示了当仪器遇到这些核素时将显示的默认背景屏幕颜色和视觉警报。

2235 keV峰值存在
AM-241
Am-241(屏蔽)
Am-241(未屏蔽)
中子
Cf-252/Cf-249
浓缩铀
盖革-米勒CR
HEU
中子
Al上的中子
硼上的中子
Fe上的中子
氢上的中子
Pb上的中子
中子或氦γ
NP-237
Pu-238
Pu-239
检测到辐射
U-232
U-233
U-235
U-238
未知的峰值
未知/β发射体
1001 keV峰值存在
186 keV峰值存在
2614 keV峰值存在
356 keV峰值存在
375/414 keV峰值存在
662/722 keV峰值存在
Ac-225
Ac-227
Ag-110m
Ar-41
As-72
As-74
At-211
Au-198
Ba-133
Ba-140
Be-7
β发射体
Bi-207
Bi-212 (Th232/U232子体)
Bi-214 (Ra226子体)
Br-76
Br-76 (屏蔽)
Br-76 (严密屏蔽)
Br-77
Ca-47
Cd-109
Cd-115
Ce-139
Ce-141
Ce-144
Cm-242
Cm-243
Cm-244
Co-56
Co-56 (屏蔽)

Co-55
Co-57
Co-57 (屏蔽)
Co-58
Co-60
Cr-51
Cs-131
Cs-134
Cs-137
Cu-64
Cu-67/Ga-67
Eu-152
Eu-154
Eu-155
Eu-156
Fe-18
Fe-59
Ga-64
Ga-64 (屏蔽)
Ga-67
Ga-67 (屏蔽)
Ge-68/Ga-68
Gd-153
Gd-159
Hf-181
Hg-203
Ho-166m
Ho-166m (屏蔽)
Ho-166
I-123
I-123 (屏蔽)
I-124
I-125
I-126
I-126 (屏蔽)
I-131
I-131 (屏蔽)
I-132
I-133
I-134
I-135
In-111
Ir-192
Ir-192 (屏蔽)
Ir-194 (屏蔽)
K-40
Kr-87
Kr-88
Kr-88 (屏蔽)
La-138
La-140
Lu-172
Lu-176
Lu-177
Lu-177m
Mn-52
Mn-54
Mn-56
Mo-99
Na-22
Na-24

Nb-92
Nb-94
Nb-95
Nb-96
Nb-96 (屏蔽)
Nd-147
Os-194/Ir-194
Pa-231
Pb-203
Pd-103
Po-210
Pr-144
Ra-223
Ra-226
Rb-83
Rb-86
Rh-105
Ru-97
Ru-103
Ru-106/Rh-106
Sb-124
Sb-124 (屏蔽)
Sb-125
Sb-127
Sc-46
Se-75
Sm-153
Sm-153 (屏蔽)
Sn-113
Sr-82/Rb-82
Sr-85
Sr-85/Kr-85
Sr-89
可疑中子
Ta-182
Tc-96
Tc-99m
Te-132
Tl-201
Tl-200
Tl-202
Tl-204
Th-229
Th-230
Th-232
Tm-170
Tm-171
V-48
W-187
W-188/Re-188
Xe-127
Xe-131m
Xe-133
Xe-133m
Xe-135
Y-88
Y-91
Yb-169
Zn-65
Zn-62
Zr-95





侦测模式用户界面是Detective X的一个简单易用的模式。专门针对可能不经常使用仪器,需要快速进行核素甄别测量,并需要对外汇报数据的客户进行的特别设计。

Detective X软件中的侦测模式集成了以下的功能:

  一个极为简单易用的用户界面,即使不是能谱专家也可以轻松上手。

  可以随时启动,暂停,重新开始一个测量。这个功能可以保存累积的数据,用户可以去执行其他的操作。

  帮助用户针对主要的关注项(Item of Primary Concern)确定最佳测量距离。

  警告界面,会提醒用户在装运前关闭斯特林制冷机。

  更加简化的触摸屏按钮,便于使用。


侦测模式是一个极为容易上手,并操作简单的模式。尤其适合一些政府执法部门的执法人员,他们可能不会像专业的实验室分析人员一样每天都在使用这类仪器。.

侦测模式最大程度的降低了错误的机会。尤其是当操作人员在同时执行多个任务时,可以快速准确的评估主要关注项(Item of Primary Concern)所造成的威胁级别。

归因于极为简化的用户界面,侦测模式可以大大的简化相关操作人员的培训。



探测器

核素识别

P型高纯锗(HPGe)晶体,同轴结构。晶体标称尺寸 65毫米直径×50毫米长。

低温恒温器和制冷器

“超高真空”低温恒温器,和高度可靠的低功耗斯特林制冷器。低温恒温器的设计使用户可以随时关闭然后重新打开Detective X,而不必等待完整的回温循环(在冷却之前完全回温)。此功能可大大提高测量活动期间的系统可用性。

冷却时间

高可靠性制冷器专为连续运行而设计。在测量之间,该仪器由直流电源、汽车电池或其他装置供电。初始冷却时间取决于环境温度,但在25°C时通常为6小时。

γ剂量率探测器

3个探测器可测定0.1 mR/h至2000 mR/h范围内的γ剂量率。该仪器能自动在高纯锗探测器、低量程GM管和高量程GM管之间切换。剂量率保证精确到±10%,不包括系统误差的传播,如校准标准的精度。对于使用认证的剂量率校准设备的客户,剂量率向导允许系统执行剂量率校准。对于需要由制造商保证的剂量率校准的客户,ORTEC提供剂量率校准服务。

Gamma能量范围

Detective X 和 Detective X-N = 40 keV 到 3 MeV.
Detective X-8 和 Detective X-8-N = 40 keV 到 8 MeV.

中子探测器模块

可选的中子探测器是大体积氟化锂-6/硫化锌(Li6F/ZnS)探测器,符合ANSI N42.34 2015标准。

硬件

数字MCA和数据处理器

显示:4.3英寸WQVGA(480 x 272像素)阳光下可读,触摸灵敏,可用手指或手写笔操作。

数据处理器:FREESCALE I.MX535,工作频率为1 GHz。

数据存储

介质:存储到内部RAM和USB闪存盘上。该仪器配有一个16 GB闪存驱动器,可存储100,000多个谱。

文件格式:ANSI N42.42。

计算机接口

USB和以太网TCP/IP v4连接,通过标准RJ45以太网连接(10/100Base-T - 10/100Mbps,自适应)。可随时与MFK(DoD用户的移动现场工具包)、ORTEC GammaVisioniOS设备和Android设备结合使用。Wi-Fi(IEEE 802.11a/b/g/e/i/h/j标准和IEEE 802.11n)通信。无线移动MCB服务器软件。

无线连接

IEEE 802.11a/b/g/e/i/h/j标准和IEEE 802.11n无线和蓝牙。支持所有当前受保护的访问协议,包括WPA和WPA2。

GPS(全球定位系统)

该仪器内置GPS(全球定位系统)。与测量相关联的位置信息可选择存储在N42文件中。

射频安全

如果 Detective X 出于安全原因,需要在没有射频信号的环境下使用,射频安全(RF Secure)选项可以禁用 WiFi, 蓝牙和 GPS 信号。如果需要该功能,在配件表中加配  “DETECTIVE-X-OPT-RFSECURE” 。

数字MCA,带多个谱数据的内部存储器

数字噪声抑制:“LFR滤波器”。

转换增益:16k通道。

最大存储谱数:在移动存储上无限制。

物理规格

最大外型尺寸

适用于各型号和配置的最大外型尺寸 (包含手柄和锗探测器端帽):
DETECTIVE-X 和 DETECTIVE-X-8 未配置肩带 长 15.5 in x 宽 5.6 in  x 高 8.3 in  (长 39.5 cm  x 宽 14.3 cm  x 高 21.0 cm )
DETECTIVE-X 和 DETECTIVE-X-8 配置肩带 长 15.5 in  x 宽 6.4 in  x 高 8.3 in  (长 39.5 cm  x 宽 16.3 cm  x 高 21.0 cm )
DETECTIVE-X-N 和 DETECTIVE-X-8-N 配置中子探测器 (配置或者不配置肩带) 长 15.5 in  x 宽 6.4 in  x 高 8.3 in  (长 39.5 cm  x 宽 16.3 cm  x 高 21 cm )

重量

15磅(仅限γ)。17磅(γ/中子)。

内部电池

2块可充电锂离子电池。每块标称98 Wh。当HPGe探测器处于冷态时,25°C下电池续航时间超过8小时。充电时间<4小时。内部电池很容易更换。

外部电池

通过使用可选的外部电池组,电池续航时间可以无限延长。外部军用电池(型号2590)重量不到3.25磅,续航时间延长至> 16小时。

输入电源

来自电池或直流电源(包括通用市电电源)的12至17 V DC。

功耗

冷却和电池充电期间最高:<100瓦。电池充满电时的冷态<35 W。

工作范围

温度:-20°C至50°C。

相对湿度:95%,不结露。

仪器外壳

IP65密封可防止灰尘和水进入。所有插孔都用橡胶塞(接口、内存卡等)密封

通讯软件

Detective X作为ORTEC CONNECTIONS家族的一员。远程MCA控制,即使是通过网络,也可通过配置中包含的 MAESTRO-PRO高级谱软件实现。

多个谱可以通过USB连接从仪器控制器成组传送到外部PC。当连接到笔记本电脑或PC时,Detective X显示为闪存驱动器。导出的文件采用N42格式,可以由大多数专家团队使用的程序(如CAMBIO和PeakEasy)以及ORTEC软件产品(如GammaVision)读取。

Detective X配备有IEEE 802.11a/b/g/e/i/h/j标准和IEEE 802.11n无线和蓝牙,可以与手机、笔记本电脑和远程计算机系统结合使用。Detective X可以方便地与MFK软件、ORTEC GammaVision软件、iOS设备(iPhone®、iPAD)和Android®设备结合使用。



移动MCB服务器

移动MCB服务器软件应用程序使Detective X能够与ORTEC软件应用程序(如MAESTRO、GammaVision和Detective-Remote®)进行有线或无线通信。

用户可以通过使用可选的A11工具包开发自己的应用程序。
